西汉《驻军图》研读

2023-03-30战争地图

该地图于1973年在长沙马王堆发现,是一幅绘制在帛上的军事地图。原件尺寸长约98厘米,宽约78厘米。

图中没有单独标注的图名、图例、绘制年代,比例尺未标推算大致是八万至十万分之一左右,图的左方和上方分别标明了东、南两个方位,与现代地图的方位相反,为上南下北。图所包括的范围是汉代长沙国南部一部分,以及南越国与它们接界的地区(今广东省北部)。

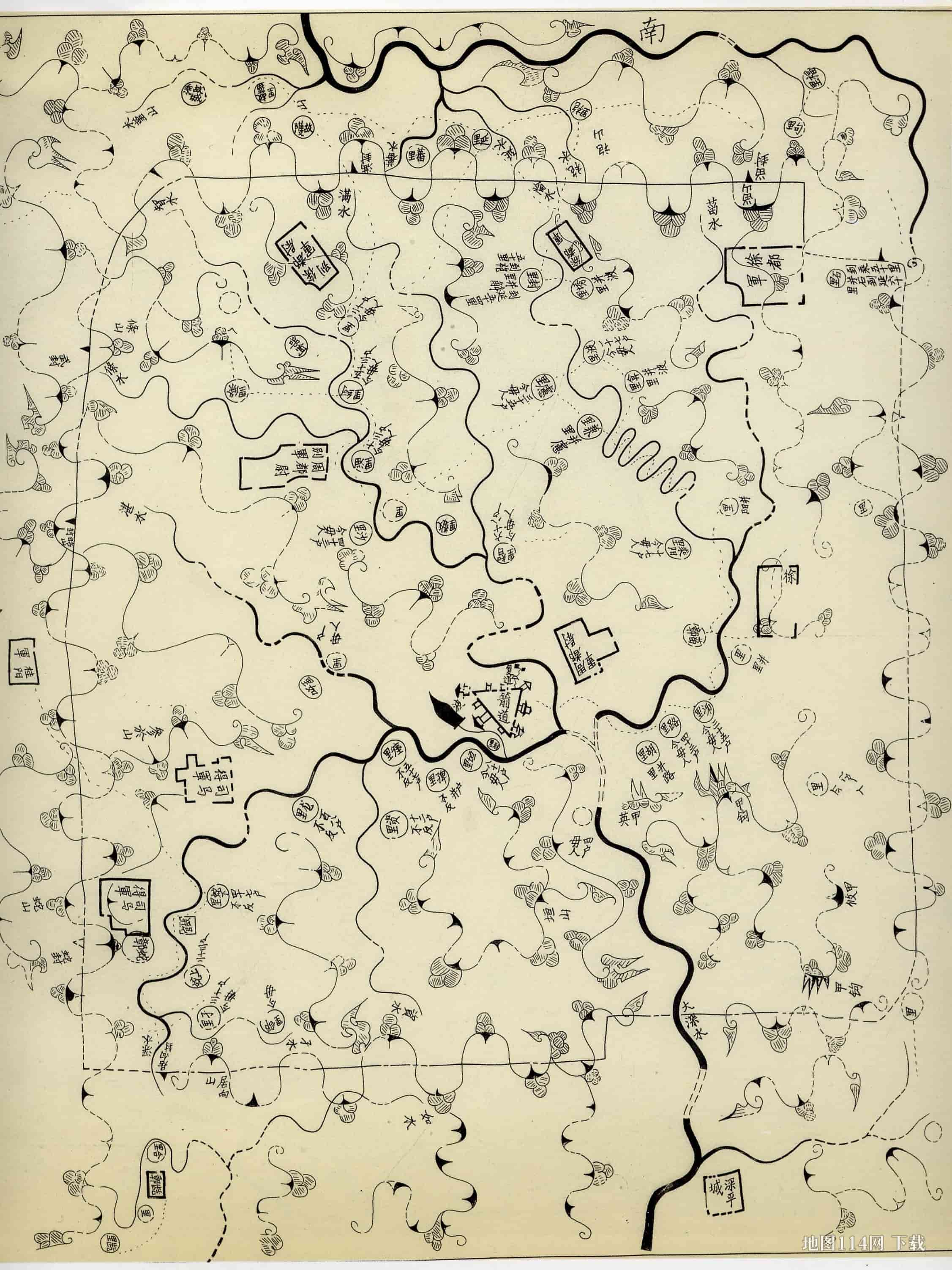

驻军图译文版△(单击放大)

"驻军图"的内容主要为军事或与军事有密切关系的如驻车营地、军事城堡、防区的边界、兵器库、后勤供应基地,道路、居民地等,此外是属于自然地理的河流、山脉等。这些内容分作两层平面表示。军事内容是用引人注目的鲜艳的红色表示于第一层平面,而河流、山脉等则用浅色或暗色表示于第二层面。这样绘图,目的是为了突出军事内容,这与现代专用地图的两层平面表示法是相同的。

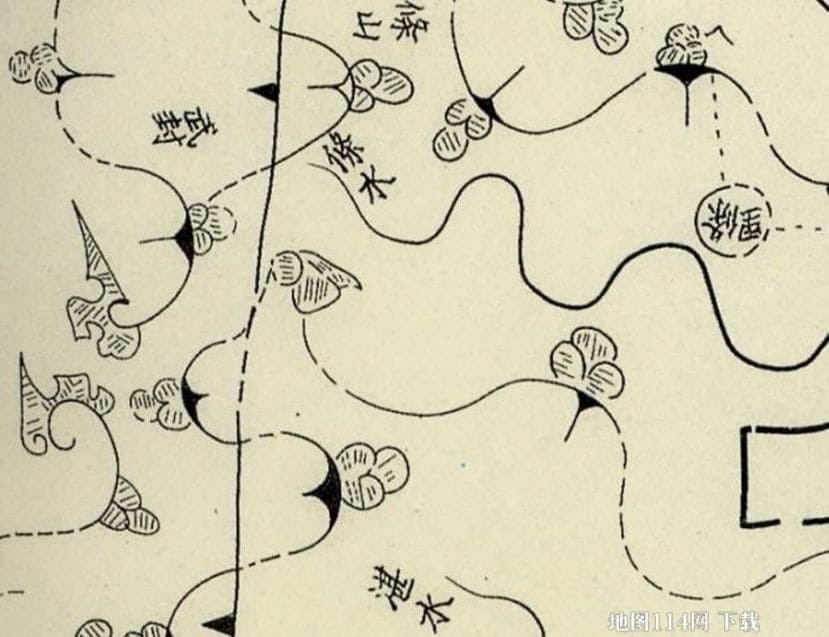

驻军图细节一△

山脉是用黑色篆体"山"字,加山峦符号然后用反向连接龙波浪式曲线来表示的。这种表示方法,很容易和别的地图符号区别,使图面保持清晰。图上至少有十处标注了山的名称,如东有参于山、蛇山、昭山、条山,北有居向山、垣山,南有山、袍山,东南有木堇山。只有西边的山没有标名,可能是防区的后方,无须注名,也可能由于此处图面残缺所致,这些山脉大都在今南岭一带。

河流共有二十多条,用有粗细大小变化的浅色线条表示。河流弯曲自然,主次关系明确,与现代地图河流的表示方法大致相同。大多数河流都注记有河名,并多注记在河流发源处。

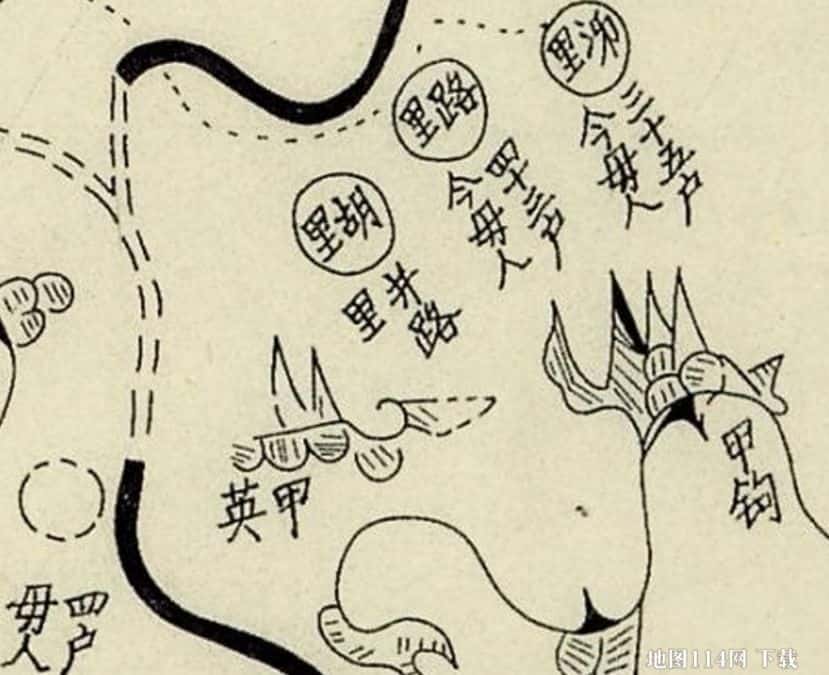

驻军图细节二△

驻军营垒共有九处,其中八处在防区封界之内,即徐都尉军四处,周都尉军两处,司马得军两处。此外有一处在防区东边封界线之外驻扎。驻军符号用红、黑双线勾框表示。军营用长方形、凸字形和一些不规则的形状表示,这可能与军队的多少以及地形不同有关,也可能与军营建筑的布局不同有关。

"驻军图"上的居民地,除两处用红、黑双线勾成方框外其余多用红圈表示,可见是把它作为与军事驻防有密切关系的内容来表示的。图中乡里(里是汉代重要的行政组织)均以红色圆圈表示,以里为名的有四十二处,其中有二十一处里注明了户数。"驻军图"所在地是五岭山区,人口稀少,故仅龙里有一百零八户,其余的都是几十户或十几户。

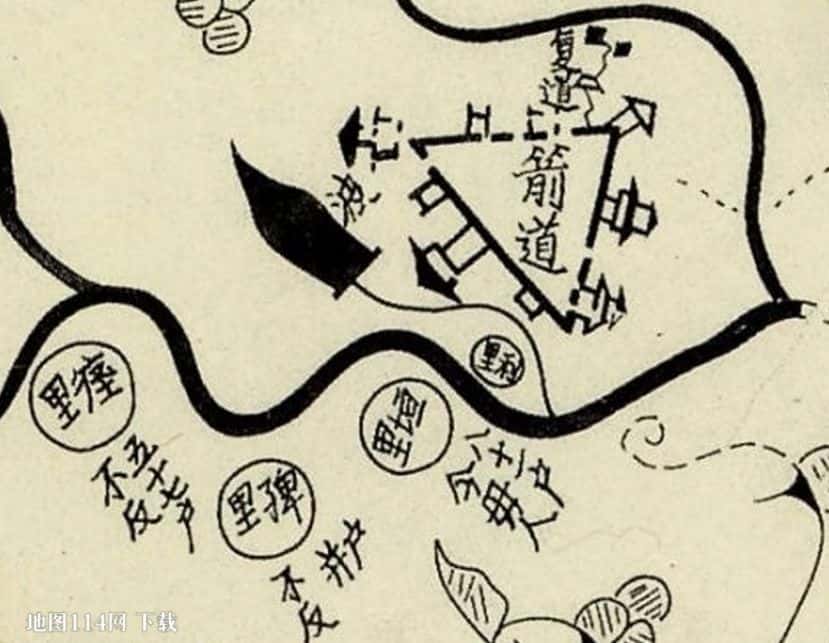

驻军图细节三△

图中用红点线表示道路,还有用红色标志的驻军防区的界线。界线以防区四周山脉的自然走向为准,如南界大致以南岭主脊为准,东界大致以关东岭主脊为准。防区界线上绘有七个红色的三角形标记,每个标记旁均有名称注记。

"驻军图"是在实地勘测的基础上绘制的。图中除了详细地注明了大小河道、山头和居民地的名称外,还在居民地上注明了户数,有的道路标明了里程。军事内容尤其详尽,突出地表示了各支军队的名称、驻地、后勤基地、指挥中心、防区界和界标等。所有这些都需要通过现场实地调查。总览全图,内容详细而精确,主题鲜明,层次清楚,显示了我国二千多年前地图测绘的高度水平。


驻军图原版预览△

根据图中内容推断该图应绘于汉文帝十二年以前,应是高后七年(公元前181年)左右,误差十五年。
