该图又名《南岸三厅光绪二年分河道起止里数做过工程段落丈尺总河图》，图卷尺寸为26x469厘米，是清光绪二年（1876年）的纸本彩绘，后被折成长约26x12厘米的书册保存。图卷上没有标注比例尺，但详细记录了从荥泽县西堤界到下南厅陈留汛与兰仪厅兰阳汛上交界处的217里45丈1尺6寸黄河南岸土堤的位置和修筑情况。需要注意的是，图卷从右向左展开，上方为黄河的右岸。

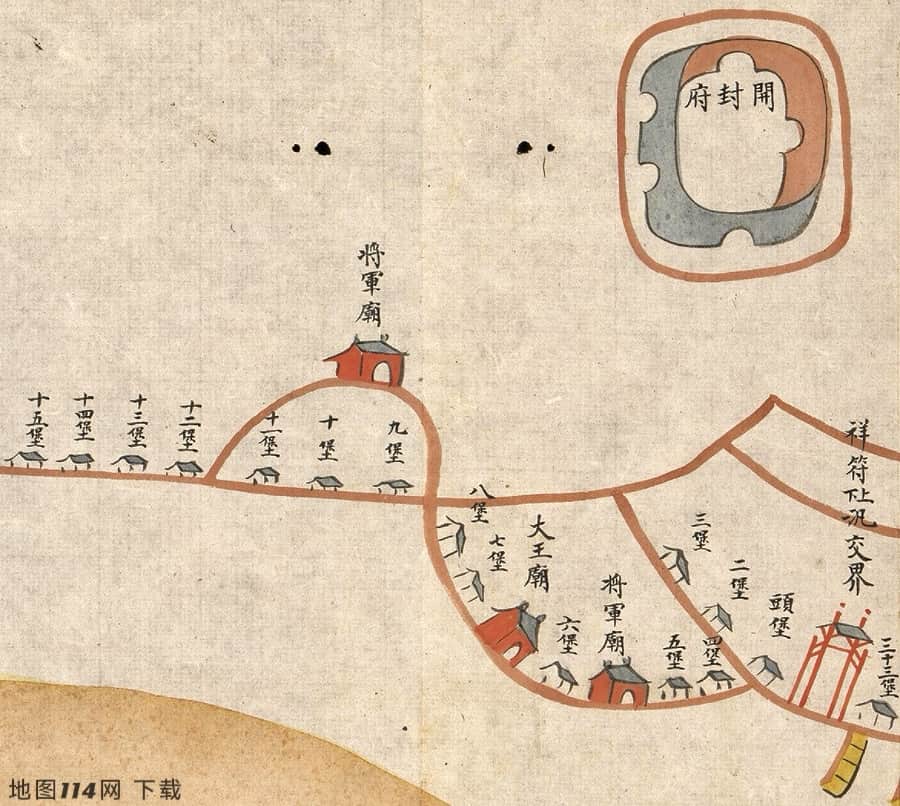

地图细节▽
该图所描述的黄河河防工程是清朝时期南岸三厅所负责的重要工程之一。南岸三厅作为黄河河防管理部门，在其管辖区域内进行了大量的修建和加固河堤的工作，旨在抵御黄河洪水对周边居民和农业生产的威胁。而该图详细标注了南岸三厅所管辖区域内各类堤坝的位置、结构、长度和管理情况等，使得人们能够直观地了解到当时的黄河河防工程情况。除此之外，在图上还标示了庙宇的位置，这些庙宇通常被视为是祈求天灾不至和保佑河防工程顺利完成的场所。因此，该图也为人们展现出了当时社会信仰文化与工程技术的紧密联系。

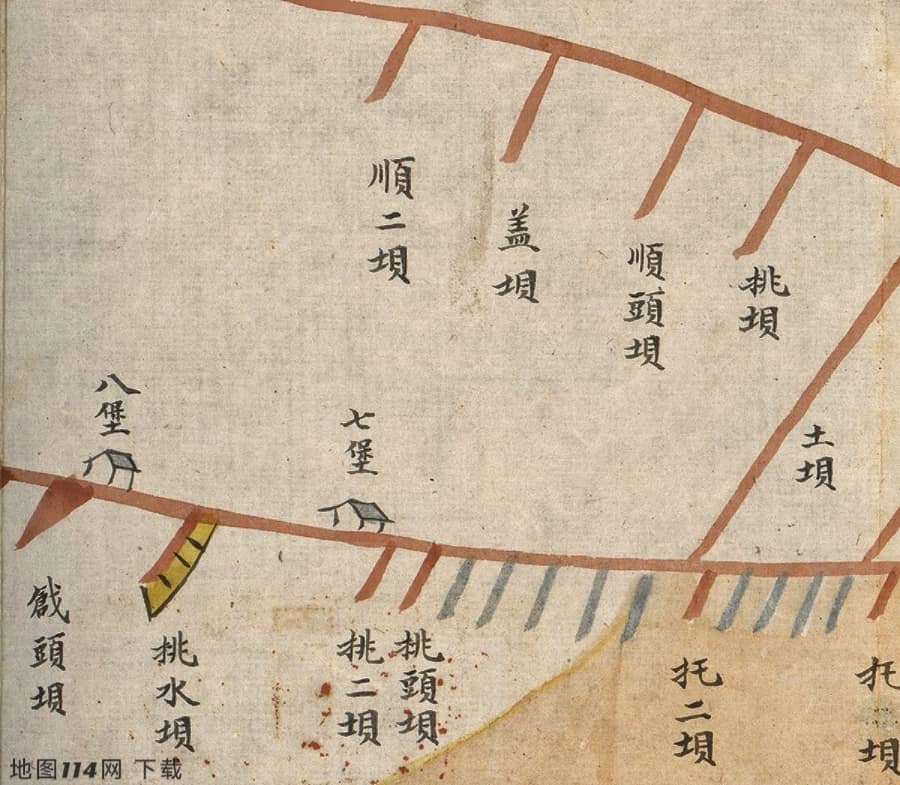

100%放大效果▽
清代的黄河河防工程即便在今天看来也十分巨大和复杂。而该图作为清代黄河河防工程的纪录，为我们今天研究古代水利工程提供了重要的参考资料。可以说，该图的存在不仅为人们探究中国古代水利工程的发展历程提供了重要线索，同时也表明了清政府对于黄河河防工程的重视。
